Studijní materiál: Řízení otáček změnou počtu pólů - Dahlanderovo zapojení

Tento způsob řízení otáček motorů umožňuje změnu otáček pouze po stupních. Počet stupňů však nebývá veliký, běžně se používá pouze dvou stupňů. Pro zvláštní účely lze použít i větší počet stupňů. To však již vede ke značně drahým strojům a komplikovaným přepínačům.

Stupně, po kterých měníme otáčky, odpovídají synchronním otáčkám při různém počtu pólů. Stator má buď několik samostatných vinutí s různým počtem pólů nebo jedno vinutí přepínatelné, nebo se kombinují oba způsoby. Takovéto řešení vede ke zvětšení rozměrů a váhy stroje, poskytuje však možnost libovolného poměru rychlostí např. 1 : 3, ale i 1 : 12.

Při přepínání počtu pólů musí vinutí vyhovovat mnoha požadavkům. Jde zejména o to, aby při všech otáčkách měl motor stejný smysl otáčení, pro každé otáčky musí být stanoven jmenovitý výkon motoru, atd.

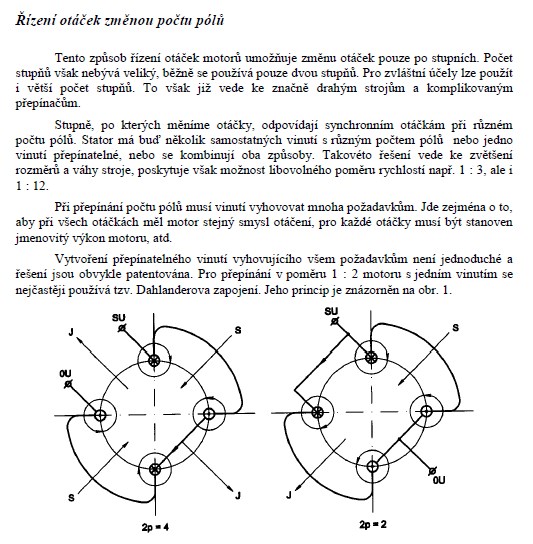

Vytvoření přepínatelného vinutí vyhovujícího všem požadavkům není jednoduché a řešení jsou obvykle patentována. Pro přepínání v poměru 1 : 2 motoru s jedním vinutím se nejčastěji používá tzv. Dahlanderova zapojení. Jeho princip je znázorněn na obr. 1.
