Měření: Měření Q - Δp charakteristiky škrticího ventilu s dvoucestnou tlakovou váhou
Skrýt detaily | Oblíbený- Kvalita:82,0 %
- Typ:Měření
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika
- Podkategorie:Strojírenství
- Předmět:Tekutinové mechanizmy
- Autor:aladeen
- Ročník:3. ročník
- Rozsah A4:5 strán
- Zobrazeno:1 095 x
- Stažené:1 x
- Velikost:1,3 MB
- Formát a přípona:MS Office Word (.docx)
- Jazyk:český
- ID projektu:10950
- Poslední úprava:09.10.2017

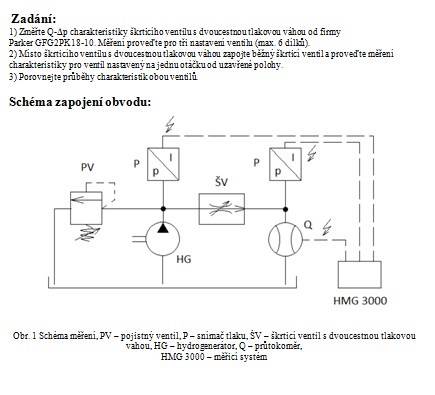

Zadání:
1) Změřte Q-Δp charakteristiky škrticího ventilu s dvoucestnou tlakovou váhou od firmy Parker GFG2PK18-10. Měření proveďte pro tři nastavení ventilu (max. 6 dílků).
2) Místo škrticího ventilu s dvoucestnou tlakovou váhou zapojte běžný škrticí ventil a proveďte měření charakteristiky pro ventil nastavený na jednu otáčku od uzavřené polohy.

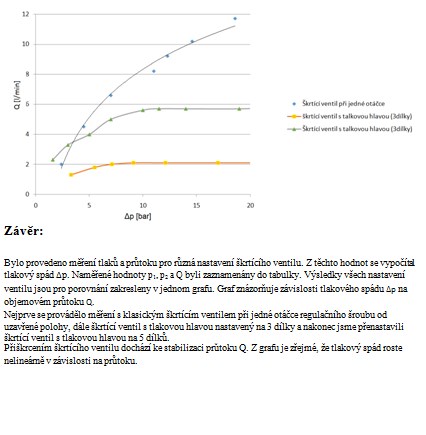

3) Porovnejte průběhy charakteristik obou ventilů.

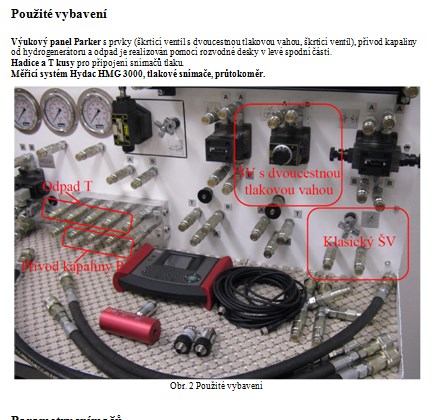

Postup měření:
Pojistný ventil PV byl nastaven na minimum, na škrticím ventilu ŠV s tlakovou vahou byli nastaveny 3 dílky.
Poté byly odečteny hodnoty tlaku p1 a p2 (před a za ventilem) a průtok oleje ventilem Q.
Pomocí PV nastavíme vyšší tlak p1 a pro každou hodnotu tlaku si zaznamenáme do tabulky hodnoty p1, p2, Q. Měření poté zopakujeme pro další nastavení škrtícího ventilu s dvoucestnou hlavou na 5 dílků.
Podobně bylo provedeno měření pro klasický škrtící ventil při jedné otáčce regulačního šroubu od uzavřené polohy.
1) Změřte Q-Δp charakteristiky škrticího ventilu s dvoucestnou tlakovou váhou od firmy Parker GFG2PK18-10. Měření proveďte pro tři nastavení ventilu (max. 6 dílků).
2) Místo škrticího ventilu s dvoucestnou tlakovou váhou zapojte běžný škrticí ventil a proveďte měření charakteristiky pro ventil nastavený na jednu otáčku od uzavřené polohy.
3) Porovnejte průběhy charakteristik obou ventilů.
Postup měření:
Pojistný ventil PV byl nastaven na minimum, na škrticím ventilu ŠV s tlakovou vahou byli nastaveny 3 dílky.
Poté byly odečteny hodnoty tlaku p1 a p2 (před a za ventilem) a průtok oleje ventilem Q.
Pomocí PV nastavíme vyšší tlak p1 a pro každou hodnotu tlaku si zaznamenáme do tabulky hodnoty p1, p2, Q. Měření poté zopakujeme pro další nastavení škrtícího ventilu s dvoucestnou hlavou na 5 dílků.
Podobně bylo provedeno měření pro klasický škrtící ventil při jedné otáčce regulačního šroubu od uzavřené polohy.
