Simulujte hydraulický ráz v obvodu dle schématu uzavřením rozváděče na konci potrubí.

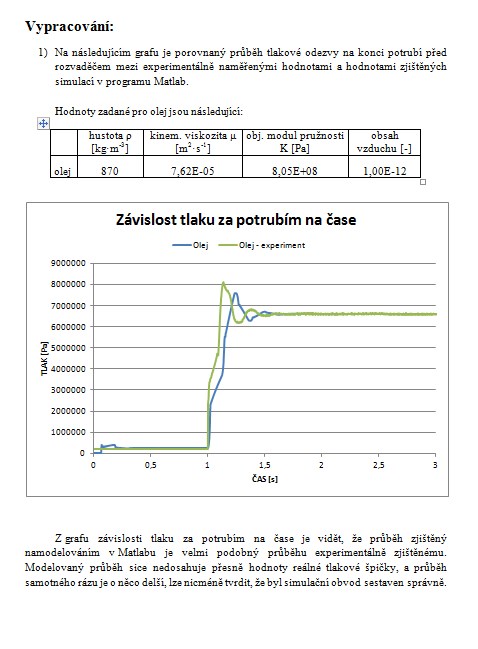

1) Porovnejte simulovaný průběh tlakové odezvy na konci potrubí před rozváděčem s experimentem.
2) Posuďte vliv viskozity na tlakovou odezvu, proveďte porovnání výpočtu pro kapalinu - voda (ρ=998,2 kg∙m^(-3),μ=1,004∙10^(-6) m^2∙s^(-1),K=2,2∙〖10〗^9 Pa,obsah vzduchu=0).

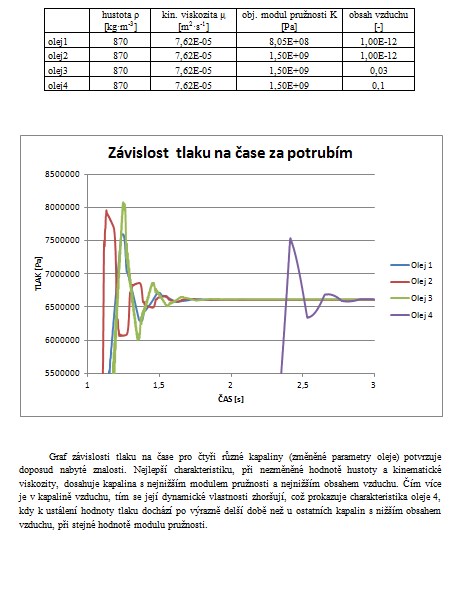

3) Posuďte vliv obsahu vzduchu v oleji ve formě bublin a modulu pružnosti na průběh odezvy tlaku, simulujte průběh tlakové odezvy v čase pro olej s obsahem vzduchu (zadat buď přímo obsah vzduchu v oleji, nebo zadat nižší hodnotu modulu pružnosti oleje).
4) Pro obvod s kapalinou - voda umístěte doprostřed potrubí a pak do 3/4 délky potrubí místní odpor (clonu o průměru d = 2 mm) a posuďte vliv na průběh odezvy - vliv na poměrný útlum.
1) Porovnejte simulovaný průběh tlakové odezvy na konci potrubí před rozváděčem s experimentem.
2) Posuďte vliv viskozity na tlakovou odezvu, proveďte porovnání výpočtu pro kapalinu - voda (ρ=998,2 kg∙m^(-3),μ=1,004∙10^(-6) m^2∙s^(-1),K=2,2∙〖10〗^9 Pa,obsah vzduchu=0).
3) Posuďte vliv obsahu vzduchu v oleji ve formě bublin a modulu pružnosti na průběh odezvy tlaku, simulujte průběh tlakové odezvy v čase pro olej s obsahem vzduchu (zadat buď přímo obsah vzduchu v oleji, nebo zadat nižší hodnotu modulu pružnosti oleje).
4) Pro obvod s kapalinou - voda umístěte doprostřed potrubí a pak do 3/4 délky potrubí místní odpor (clonu o průměru d = 2 mm) a posuďte vliv na průběh odezvy - vliv na poměrný útlum.
