Studijní materiál: Výpočty technického života součástí - Návrh chladiče

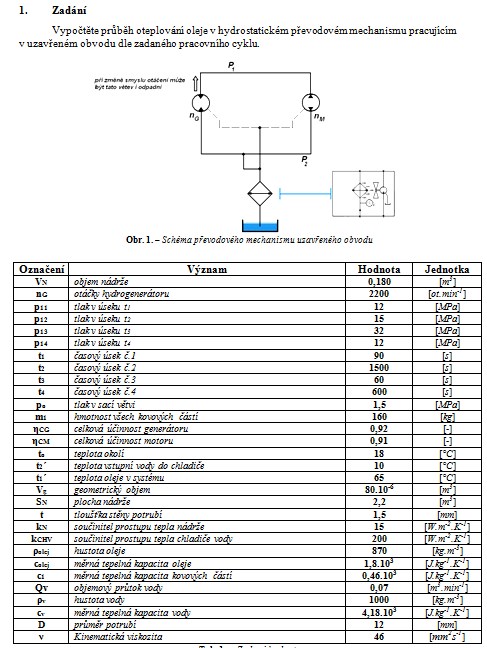

1. Zadání

Vypočtěte průběh oteplování oleje v hydrostatickém převodovém mechanismu pracujícím v uzavřeném obvodu dle zadaného pracovního cyklu.

Označení Význam
VN objem nádrže
nG otáčky hydrogenerátoru
p11 tlak v úseku t1
p12 tlak v úseku t2
p13 tlak v úseku t3
p14 tlak v úseku t4
t1 časový úsek č.1
t2 časový úsek č.2
t3 časový úsek č.3
t4 časový úsek č.4
po tlak v sací větvi
m1 hmotnost všech kovových částí
ηCG celková účinnost generátoru
ηCM celková účinnost motoru
to teplota okolí

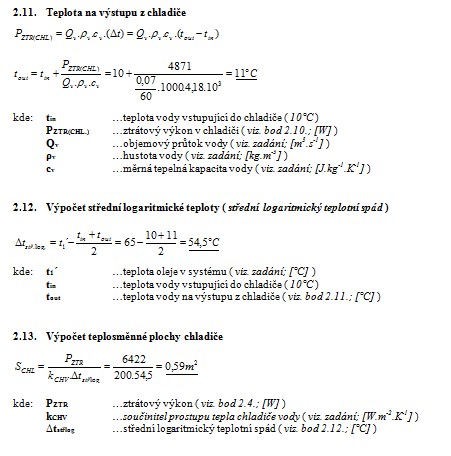

t2´ teplota vstupní vody do chladiče
t1´ teplota oleje v systému
Vg geometrický objem
SN plocha nádrže
t tloušťka stěny potrubí
kN součinitel prostupu tepla nádrže
kCHV součinitel prostupu tepla chladiče vody
ρolej hustota oleje
colej měrná tepelná kapacita oleje
c1 měrná tepelná kapacita kovových částí
Qv objemový průtok vody
ρv hustota vody
cv měrná tepelná kapacita vody
D průměr potrubí
ν Kinematická viskozita
