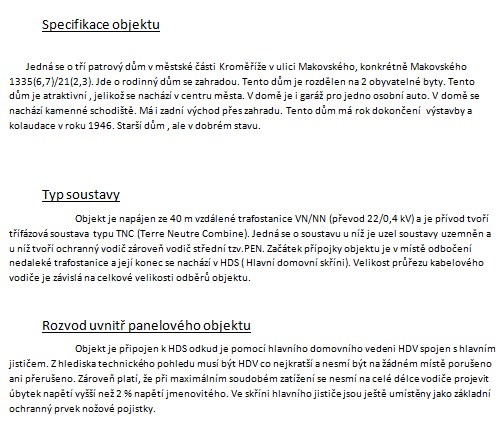

Specifikace objektu
Jedná se o tří patrový dům v městské části Kroměříže v ulici Makovského, konkrétně Makovského 1335(6,7)/21(2,3). Jde o rodinný dům se zahradou. Tento dům je rozdělen na 2 obyvatelné byty. Tento dům je atraktivní , jelikož se nachází v centru města. V domě je i garáž pro jedno osobní auto. V domě se nachází kamenné schodiště. Má i zadní východ přes zahradu. Tento dům má rok dokončení výstavby a kolaudace v roku 1946. Starší dům , ale v dobrém stavu.

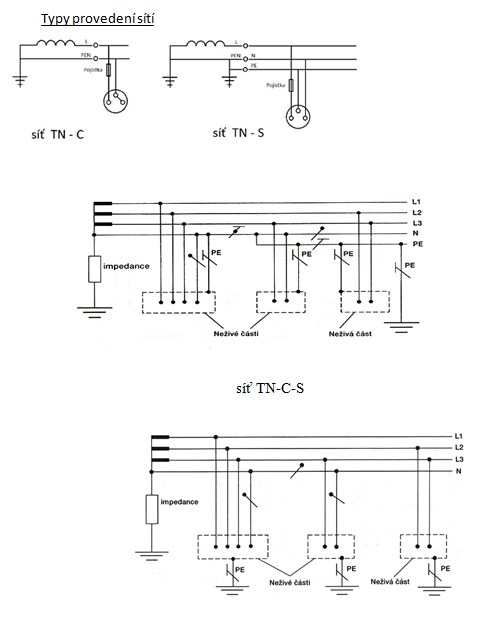

Typ soustavy
Objekt je napájen ze 40 m vzdálené trafostanice VN/NN (převod 22/0,4 kV) a je přívod tvoří třífázová soustava typu TNC (Terre Neutre Combine). Jedná se o soustavu u níž je uzel soustavy uzemněn a u níž tvoří ochranný vodič zároveň vodič střední tzv.PEN. Začátek přípojky objektu je v místě odbočení nedaleké trafostanice a její konec se nachází v HDS ( Hlavní domovní skříni). Velikost průřezu kabelového vodiče je závislá na celkové velikosti odběrů objektu.
Jedná se o tří patrový dům v městské části Kroměříže v ulici Makovského, konkrétně Makovského 1335(6,7)/21(2,3). Jde o rodinný dům se zahradou. Tento dům je rozdělen na 2 obyvatelné byty. Tento dům je atraktivní , jelikož se nachází v centru města. V domě je i garáž pro jedno osobní auto. V domě se nachází kamenné schodiště. Má i zadní východ přes zahradu. Tento dům má rok dokončení výstavby a kolaudace v roku 1946. Starší dům , ale v dobrém stavu.
Typ soustavy
Objekt je napájen ze 40 m vzdálené trafostanice VN/NN (převod 22/0,4 kV) a je přívod tvoří třífázová soustava typu TNC (Terre Neutre Combine). Jedná se o soustavu u níž je uzel soustavy uzemněn a u níž tvoří ochranný vodič zároveň vodič střední tzv.PEN. Začátek přípojky objektu je v místě odbočení nedaleké trafostanice a její konec se nachází v HDS ( Hlavní domovní skříni). Velikost průřezu kabelového vodiče je závislá na celkové velikosti odběrů objektu.
