Cíl:
Využít Excel pro řešení vícenásobné rezonance. Z modulové a fázové charakteristiky imitance zadaného obvodu určit rezonanční kmitočty a charaktery rezonancí. Zobrazit v Excelu správně hodograf zadaného obvodu.

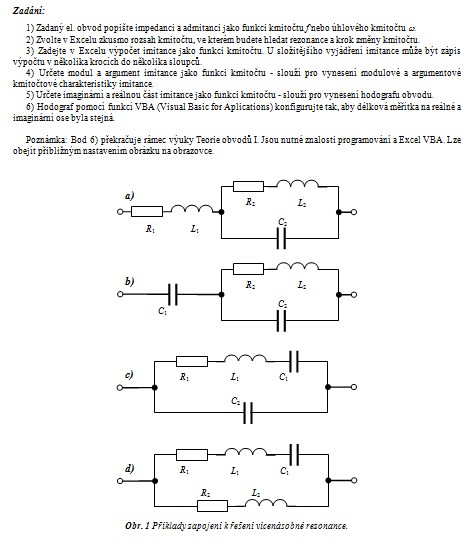

Zadání:
1) Zadaný el. obvod popište impedanci a admitanci jako funkci kmitočtu f nebo úhlového kmitočtu.
2) Zvolte v Excelu zkusmo rozsah kmitočtu, ve kterém budete hledat rezonance a krok změny kmitočtu.
3) Zadejte v Excelu výpočet imitance jako funkci kmitočtu. U složitějšího vyjádření imitance může být zápis výpočtu v několika krocích do několika sloupců.
4) Určete modul a argument imitance jako funkci kmitočtu - slouží pro vynesení modulové a argumentové kmitočtové charakteristiky imitance.
5) Určete imaginární a reálnou část imitance jako funkci kmitočtu - slouží pro vynesení hodografu obvodu.

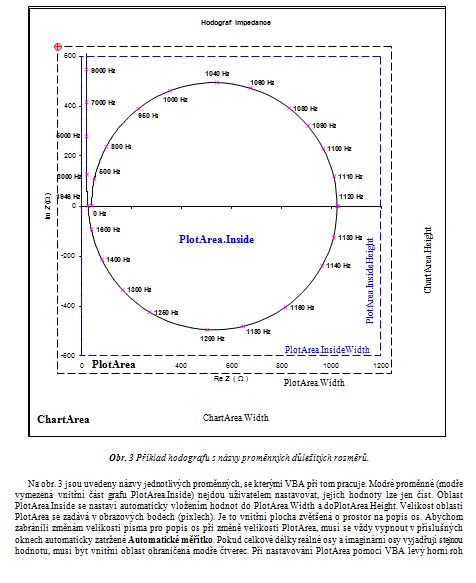

6) Hodograf pomocí funkcí VBA (Visual Basic for Aplications) konfigurujte tak, aby délková měřítka na reálné a imaginární ose byla stejná.
Využít Excel pro řešení vícenásobné rezonance. Z modulové a fázové charakteristiky imitance zadaného obvodu určit rezonanční kmitočty a charaktery rezonancí. Zobrazit v Excelu správně hodograf zadaného obvodu.
Zadání:
1) Zadaný el. obvod popište impedanci a admitanci jako funkci kmitočtu f nebo úhlového kmitočtu.
2) Zvolte v Excelu zkusmo rozsah kmitočtu, ve kterém budete hledat rezonance a krok změny kmitočtu.
3) Zadejte v Excelu výpočet imitance jako funkci kmitočtu. U složitějšího vyjádření imitance může být zápis výpočtu v několika krocích do několika sloupců.
4) Určete modul a argument imitance jako funkci kmitočtu - slouží pro vynesení modulové a argumentové kmitočtové charakteristiky imitance.
5) Určete imaginární a reálnou část imitance jako funkci kmitočtu - slouží pro vynesení hodografu obvodu.
6) Hodograf pomocí funkcí VBA (Visual Basic for Aplications) konfigurujte tak, aby délková měřítka na reálné a imaginární ose byla stejná.
