Výpočet tuhosti spojů

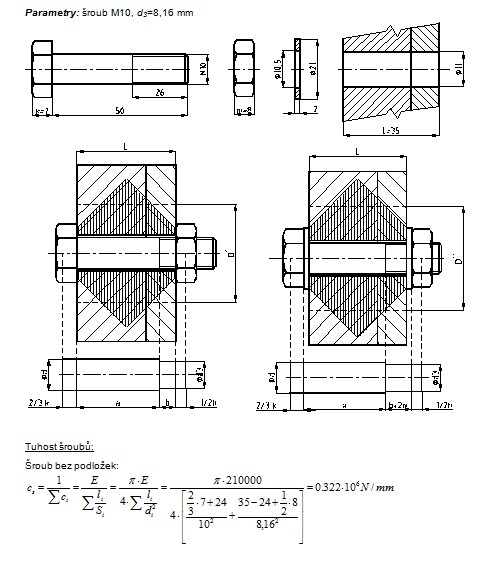

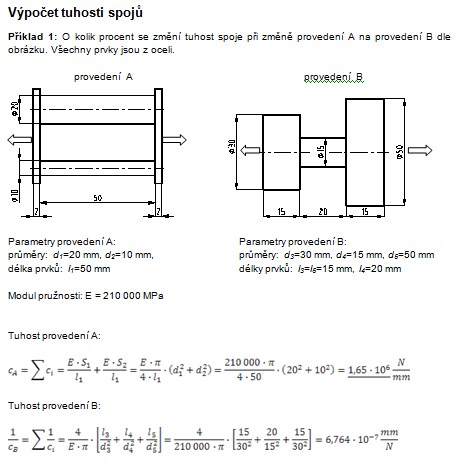

Příklad 1: O kolik procent se změní tuhost spoje při změně provedení A na provedení B dle obrázku. Všechny prvky jsou z oceli.
Parametry provedení A:
průměry: d1=20 mm, d2=10 mm,
délka prvků: l1=50 mm
Parametry provedení B:
průměry: d3=30 mm, d4=15 mm, d5=50 mm
délky prvků: l3=l5=15 mm, l4=20 mm
Modul pružnosti: E = 210 000 MPa
Příklad 1: O kolik procent se změní tuhost spoje při změně provedení A na provedení B dle obrázku. Všechny prvky jsou z oceli.
Parametry provedení A:
průměry: d1=20 mm, d2=10 mm,
délka prvků: l1=50 mm
Parametry provedení B:
průměry: d3=30 mm, d4=15 mm, d5=50 mm
délky prvků: l3=l5=15 mm, l4=20 mm
Modul pružnosti: E = 210 000 MPa
