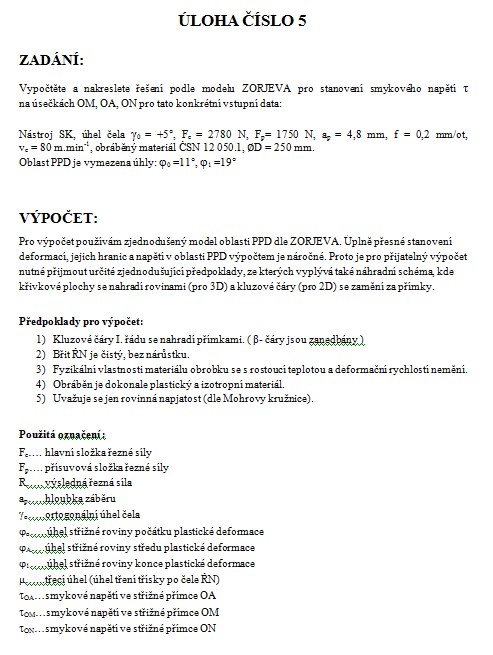

zADÁNÍ:

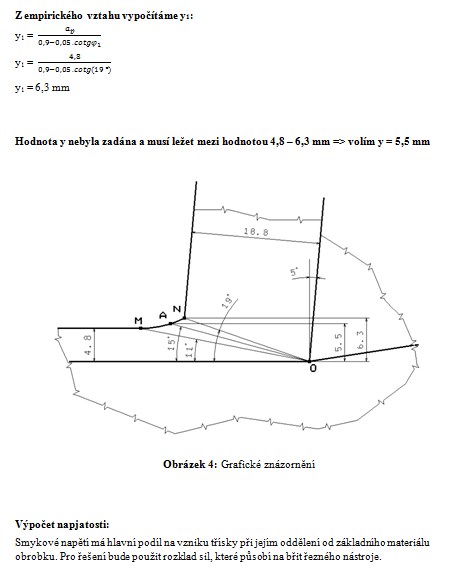

Vypočtěte a nakreslete řešení podle modelu ZORJEVA pro stanovení smykového napětí τ
na úsečkách OM, OA, ON pro tato konkrétní vstupní data:
Nástroj SK, úhel čela γ0 = +5°, Fc = 2780 N, Fp= 1750 N, ap = 4,8 mm, f = 0,2 mm/ot,
vc = 80 m.min-1, obráběný materiál ČSN 12 050.1, ∅D = 250 mm.
Oblast PPD je vymezena úhly: φ0 =11°, φ1 =19°
VÝPOČET:
Pro výpočet používám zjednodušený model oblasti PPD dle ZORJEVA. Úplně přesné stanovení deformací, jejich hranic a napětí v oblasti PPD výpočtem je náročné. Proto je pro přijatelný výpočet nutné přijmout určité zjednodušující předpoklady, ze kterých vyplývá také náhradní schéma, kde křivkové plochy se nahradí rovinami (pro 3D) a kluzové čáry (pro 2D) se zamění za přímky.
Předpoklady pro výpočet:
Kluzové čáry I. řádu se nahradí přímkami. ( β- čáry jsou zanedbány )
Břit ŘN je čistý, bez nárůstku.
Fyzikální vlastnosti materiálu obrobku se s rostoucí teplotou a deformační rychlostí nemění.
Obráběn je dokonale plastický a izotropní materiál.
Uvažuje se jen rovinná napjatost (dle Mohrovy kružnice).
Vypočtěte a nakreslete řešení podle modelu ZORJEVA pro stanovení smykového napětí τ
na úsečkách OM, OA, ON pro tato konkrétní vstupní data:
Nástroj SK, úhel čela γ0 = +5°, Fc = 2780 N, Fp= 1750 N, ap = 4,8 mm, f = 0,2 mm/ot,
vc = 80 m.min-1, obráběný materiál ČSN 12 050.1, ∅D = 250 mm.
Oblast PPD je vymezena úhly: φ0 =11°, φ1 =19°
VÝPOČET:
Pro výpočet používám zjednodušený model oblasti PPD dle ZORJEVA. Úplně přesné stanovení deformací, jejich hranic a napětí v oblasti PPD výpočtem je náročné. Proto je pro přijatelný výpočet nutné přijmout určité zjednodušující předpoklady, ze kterých vyplývá také náhradní schéma, kde křivkové plochy se nahradí rovinami (pro 3D) a kluzové čáry (pro 2D) se zamění za přímky.
Předpoklady pro výpočet:
Kluzové čáry I. řádu se nahradí přímkami. ( β- čáry jsou zanedbány )
Břit ŘN je čistý, bez nárůstku.
Fyzikální vlastnosti materiálu obrobku se s rostoucí teplotou a deformační rychlostí nemění.
Obráběn je dokonale plastický a izotropní materiál.
Uvažuje se jen rovinná napjatost (dle Mohrovy kružnice).
