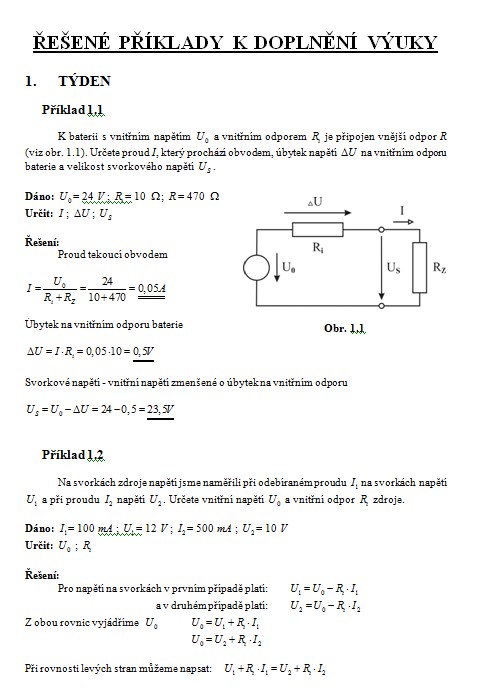

1. TÝDEN
Příklad 1.1
K baterii s vnitřním napětím a vnitřním odporem je připojen vnější odpor R (viz obr. 1.1). Určete proud I, který prochází obvodem, úbytek napětí na vnitřním odporu baterie a velikost svorkového napětí .
Úbytek na vnitřním odporu baterie
Svorkové napětí - vnitřní napětí zmenšené o úbytek na vnitřním odporu
Příklad 1.1
K baterii s vnitřním napětím a vnitřním odporem je připojen vnější odpor R (viz obr. 1.1). Určete proud I, který prochází obvodem, úbytek napětí na vnitřním odporu baterie a velikost svorkového napětí .
Úbytek na vnitřním odporu baterie
Svorkové napětí - vnitřní napětí zmenšené o úbytek na vnitřním odporu
