Studijní materiál: Pístové spalovací motory - princip funkce, konstrukční uspořádání

Pístové spalovací motory, princip funkce, konstrukční uspořádání
pístové motory letadel rozdělujeme podle hledisek:
1) druh paliva:
a) motory na lehké palivo - motory zážehové (benzin, plyn)
- zápalná směs se zapálí elektrickou svíčkou.
b) motory na těžké palivo - motory vznětové (nafta)
- zápalná směs se samovznítí v důsledku zvýšení teploty při stlačení válce

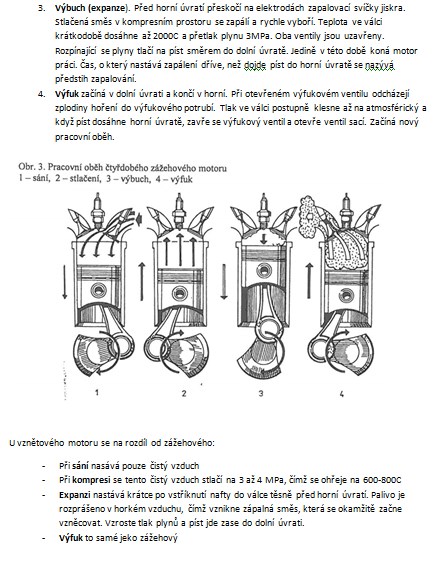

2) pracovní oběh:
a) motory čtyřdobé
b) motory dvoudobé

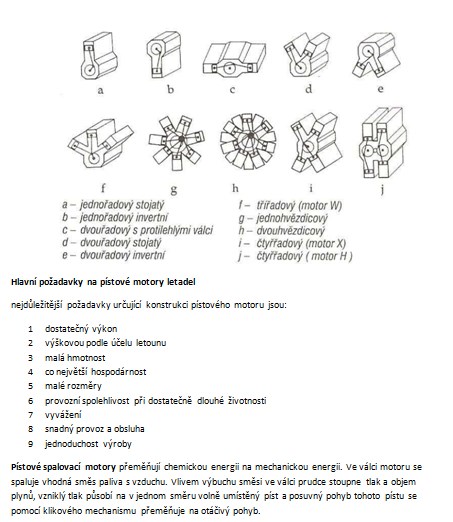

3) uspořádaní válců:
a) motory řadové
i) jednořadové stojaté
ii) jednořadové visuté (invertní)
iii) dvouřadové stojaté (motor V)
iv) dvouřadové visuté;
v) dvouřadové s protilehlými válci (ploché)
vi) třířadové (motor W)
vii) čtyřřadové (motor H nebo X)
b) motory hvězdicové
i) jednohvězdicové
ii) několikahvězdicové
4) počet válců:
5) způsob chlazení:
a) motory chlazené vzduchem
b) motory chlazené kapalinou
6) změna výkonu s výškou:
a) motory výškové (přeplňované)
b) motory nevýškové
7) účel a výkon:
a) motory malého výkonu
b) motory středního výkonu
c) motory velkého výkonu
