Vypracované otázky: Vypracované otázky z předmětu Železniční konstrukce

1. Měřící řetězec, měřící sestavy
Měříme a zpracováváme analogové veličiny (tlak, teplota, zrychlení) digitálními technikami =>potřeba vybudovat měřicí trasu.

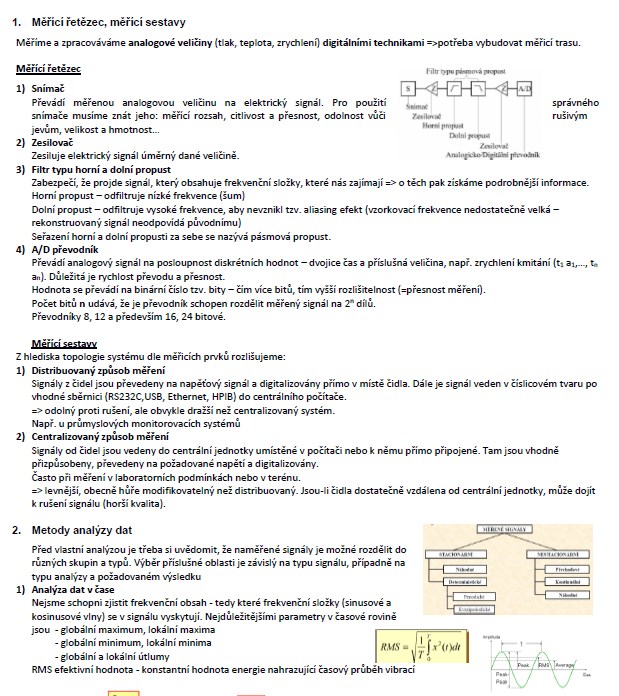

Měřící řetězec
1) Snímač
Převádí měřenou analogovou veličinu na elektrický signál. Pro použití správného
snímače musíme znát jeho: měřící rozsah, citlivost a přesnost, odolnost vůči rušivým
jevům, velikost a hmotnost…
2) Zesilovač
Zesiluje elektrický signál úměrný dané veličině.
3) Filtr typu horní a dolní propust
Zabezpečí, že projde signál, který obsahuje frekvenční složky, které nás zajímají => o těch pak získáme podrobnější informace.
Horní propust - odfiltruje nízké frekvence (šum)
Dolní propust - odfiltruje vysoké frekvence, aby nevznikl tzv. aliasing efekt (vzorkovací frekvence nedostatečně velká -
rekonstruovaný signál neodpovídá původnímu)
Seřazení horní a dolní propusti za sebe se nazývá pásmová propust.
4) A/D převodník
Převádí analogový signál na posloupnost diskrétních hodnot - dvojice čas a příslušná veličina, např. zrychlení kmitání (t1 a1,…, tn
an). Důležitá je rychlost převodu a přesnost.
Hodnota se převádí na binární číslo tzv. bity - čím více bitů, tím vyšší rozlišitelnost (=přesnost měření).
Počet bitů n udává, že je převodník schopen rozdělit měřený signál na 2n dílů.
Převodníky 8, 12 a především 16, 24 bitové.
