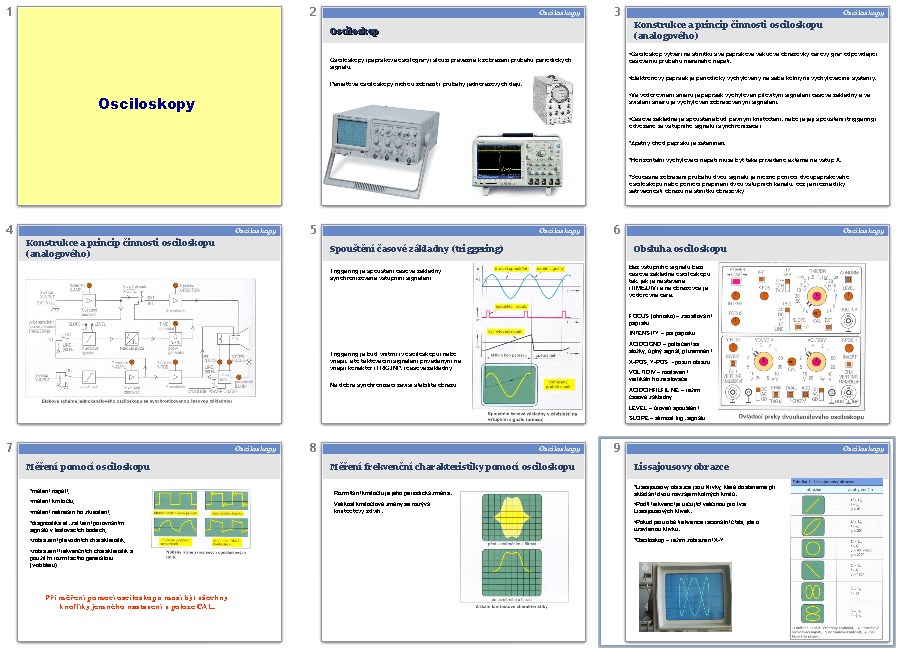

Prezentace: Osciloskopy - prezentace

- Osciloskop vytváří na stínítku své paprskové vakuové obrazovky čárový graf odpovídající časovému průběhu měřeného napětí.

- Elektronový paprsek je periodicky vychylovaný na sebe kolmými vychylovacími systémy.

- Ve vodorovném směru je paprsek vychylován pilovitým signálem časové základny a ve svislém směru je vychylován zobrazovaným signálem.

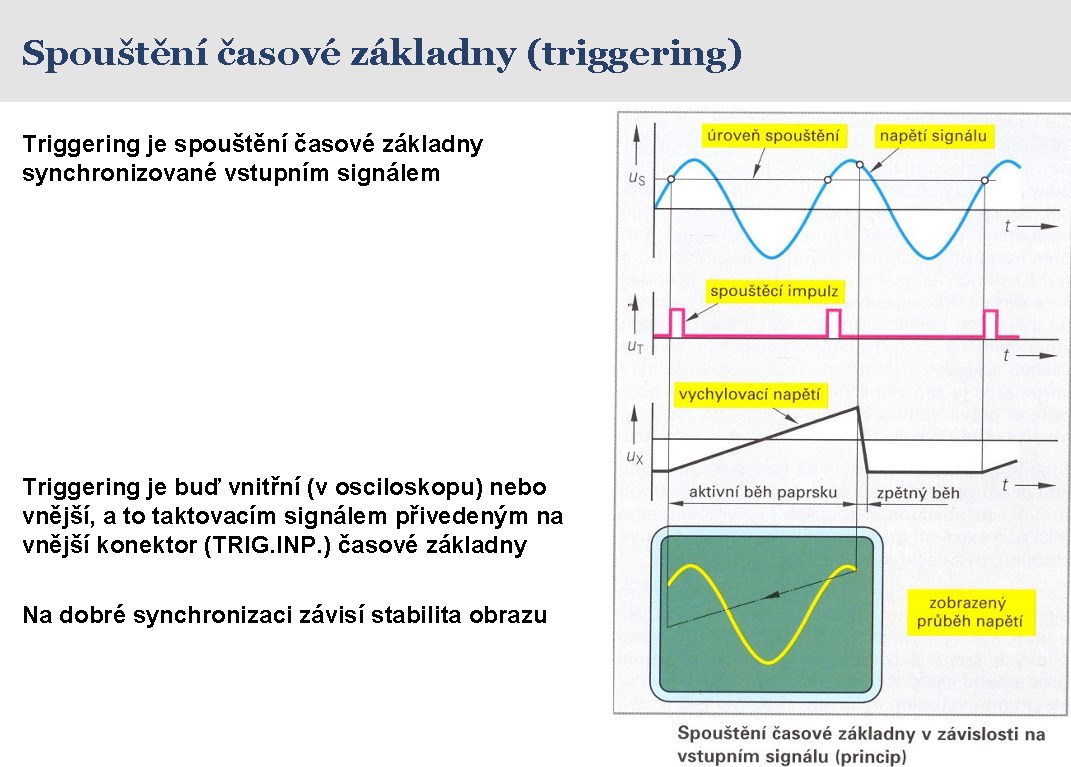

- Časová základna je spouštěna buď pevným kmitočtem, nebo je její spouštění (triggering) odvozeno ze vstupního signálu (synchronizace).

- Zpětný chod paprsku je zatemněn.

- Horizontální vychylovací napětí může být také přivedeno externě na vstup X.

- Současné zobrazení průběhů dvou signálů je možno pomocí dvoupaprskového osciloskopu nebo pomocí přepínání dvou vstupních kanálů, což je možné díky setrvačnosti obrazu na stínítku obrazovky
