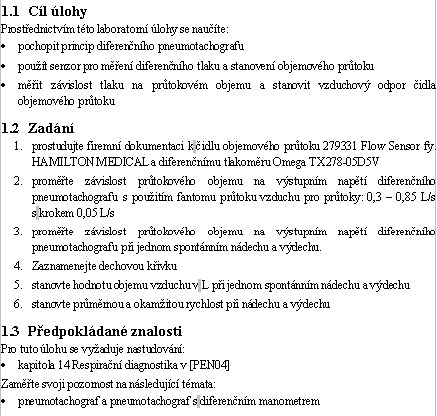

1.1 Cíl úlohy
Prostřednictvím této laboratorní úlohy se naučíte:
pochopit princip diferenčního pneumotachografu
použít senzor pro měření diferenčního tlaku a stanovení objemového průtoku
měřit závislost tlaku na průtokovém objemu a stanovit vzduchový odpor čidla objemového průtoku
1.2 Zadání
1. prostudujte firemní dokumentaci k čidlu objemového průtoku 279331 Flow Sensor fy. HAMILTON MEDICAL a diferenčnímu tlakoměru Omega TX278-05D5V
2. proměřte závislost průtokového objemu na výstupním napětí diferenčního pneumotachografu s použitím fantomu průtoku vzduchu pro průtoky: 0,3 - 0,85 L/s s krokem 0,05 L/s
3. proměřte závislost průtokového objemu na výstupním napětí diferenčního pneumotachografu při jednom spontánním nádechu a výdechu.
4. Zaznamenejte dechovou křivku
5. stanovte hodnotu objemu vzduchu v L při jednom spontánním nádechu a výdechu
6. stanovte průměrnou a okamžitou rychlost při nádechu a výdechu
1.3 Předpokládané znalosti
Pro tuto úlohu se vyžaduje nastudování:
kapitola 14 Respirační diagnostika v [PEN04]
Zaměřte svoji pozornost na následující témata:
pneumotachograf a pneumotachograf s diferenčním manometrem
Prostřednictvím této laboratorní úlohy se naučíte:
pochopit princip diferenčního pneumotachografu
použít senzor pro měření diferenčního tlaku a stanovení objemového průtoku
měřit závislost tlaku na průtokovém objemu a stanovit vzduchový odpor čidla objemového průtoku
1.2 Zadání
1. prostudujte firemní dokumentaci k čidlu objemového průtoku 279331 Flow Sensor fy. HAMILTON MEDICAL a diferenčnímu tlakoměru Omega TX278-05D5V
2. proměřte závislost průtokového objemu na výstupním napětí diferenčního pneumotachografu s použitím fantomu průtoku vzduchu pro průtoky: 0,3 - 0,85 L/s s krokem 0,05 L/s
3. proměřte závislost průtokového objemu na výstupním napětí diferenčního pneumotachografu při jednom spontánním nádechu a výdechu.
4. Zaznamenejte dechovou křivku
5. stanovte hodnotu objemu vzduchu v L při jednom spontánním nádechu a výdechu
6. stanovte průměrnou a okamžitou rychlost při nádechu a výdechu
1.3 Předpokládané znalosti
Pro tuto úlohu se vyžaduje nastudování:
kapitola 14 Respirační diagnostika v [PEN04]
Zaměřte svoji pozornost na následující témata:
pneumotachograf a pneumotachograf s diferenčním manometrem
