Měření: Měření dotykových a unikajících proudů

Úkol měření:

Prakticky overit merení dotykových a unikajících proudu merícím prístrojem PU 184.
Zadání:
1. Zmerte velikost sítového napetí.
2. Zmerte unikající proud.
3. Zmerte dotykový proud.
4. Provedte vyhodnocení merení.

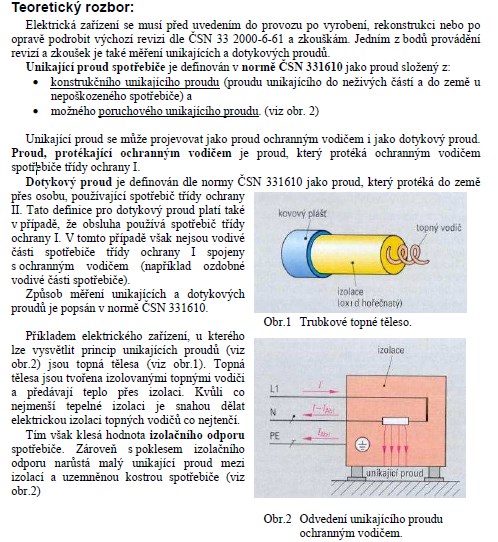

Teoretický rozbor:
Elektrická zarízení se musí pred uvedením do provozu po vyrobení, rekonstrukci nebo po
oprave podrobit výchozí revizi dle CSN 33 2000-6-61 a zkouškám. Jedním z bodu provádení
revizí a zkoušek je také merení unikajících a dotykových proudu.
Unikající proud spotrebice je definován v norme CSN 331610 jako proud složený z:
· konstrukcního unikajícího proudu (proudu unikajícího do neživých cástí a do zeme u
nepoškozeného spotrebice) a
· možného poruchového unikajícího proudu. (viz obr. 2)
Unikající proud se muže projevovat jako proud ochranným vodicem i jako dotykový proud.
Proud, protékající ochranným vodicem je proud, který protéká ochranným vodicem
spotrebice trídy ochrany I.
Dotykový proud je definován dle normy CSN 331610 jako proud, který protéká do zeme
pres osobu, používající spotrebic trídy ochrany
II. Tato definice pro dotykový proud platí také
v prípade, že obsluha používá spotrebic trídy
ochrany I. V tomto prípade však nejsou vodivé
cásti spotrebice trídy ochrany I spojeny
s ochranným vodicem (napríklad ozdobné
vodivé cásti spotrebice).
Zpusob merení unikajících a dotykových
proudu je popsán v norme CSN 331610.
