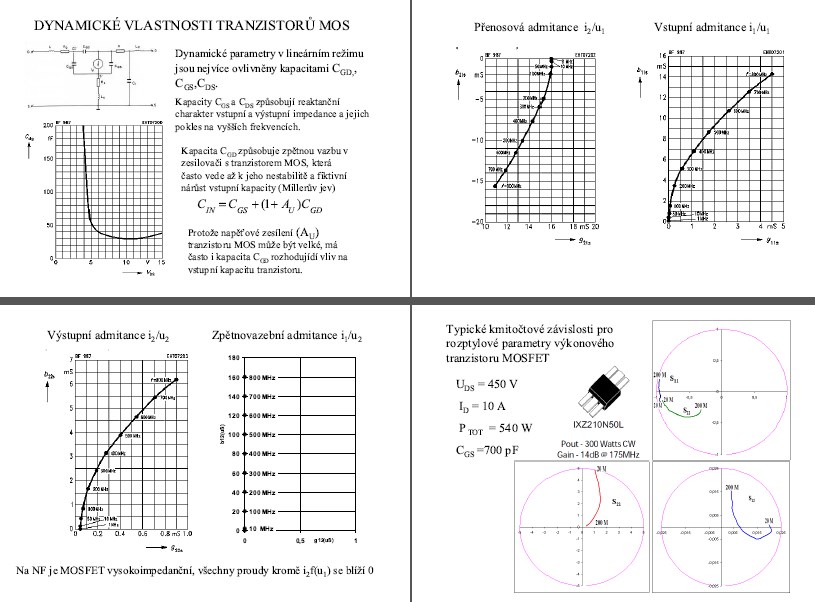

Dynamické parametry v lineárním režimu jsou nejvíce ovlivněny kapacitami CGD, CGS, CDS
Kapacity CGS a CDS způsobují reaktanční charakter vstupní a výstupní impedance a jejich pokles na vyšších frekvencích.
Kapacita CGD způsobuje zpětnou vazbu v zesilovači s tranzistorem MOS, která často vede až k jeho nestabilitě a fiktivní nárůst vstupní kapacity (Millerův jev)
CIN = CGS + (1 + Au) CGD
Protože napěťové zesílení (Au) tranzistoru MOS může být velké, má často i kapacita CGD rozhodujíci vliv na vstupní kapacitu tranzistoru.
Kapacity CGS a CDS způsobují reaktanční charakter vstupní a výstupní impedance a jejich pokles na vyšších frekvencích.
Kapacita CGD způsobuje zpětnou vazbu v zesilovači s tranzistorem MOS, která často vede až k jeho nestabilitě a fiktivní nárůst vstupní kapacity (Millerův jev)
CIN = CGS + (1 + Au) CGD
Protože napěťové zesílení (Au) tranzistoru MOS může být velké, má často i kapacita CGD rozhodujíci vliv na vstupní kapacitu tranzistoru.
