Průběžné (tunelové) pece v elektrotechnice
Pro zajištění předepsaných technologických procesů tepelného zpracování v provozech s hromadnou výrobou se používají průběžné pece které při větších délkách jsou tunelového typu.
Tunelové pece se používají například: při výrobě elektronických součástek, pro připájení součástek na desky s plošnými spoji. Využívají se v hromadné výrobě při výpalu past pro přípravu vodivých a odporových drah pasivních součástek, při přetavování pájecích past a vytvrzování vodivých lepidel a při řadě dalších technologických operací.

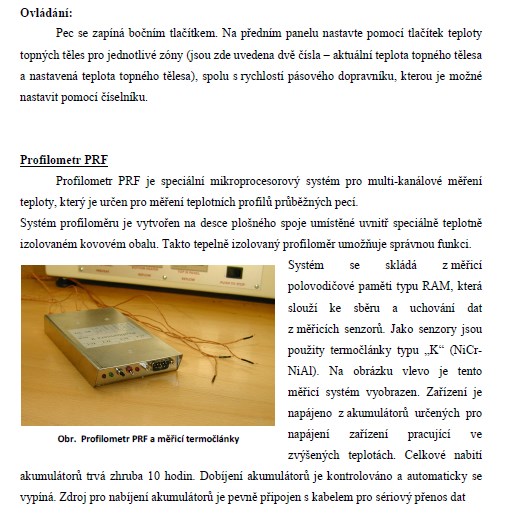

Pece tunelového typu mají ve směru pohybu vsázky více teplotních pásem (zón) se samostatně regulovaným topením. Pro ohřev zón se nejčastěji využívá nepřímého odporového nebo infračerveného ohřevu, případně kombinací obou dvou. Vsázka potom tímto způsobem může procházet pecí s naprogramovatelným teplotním režimem, odpovídajícím požadované technologii tepelného zpracování. Příklad takovéto tunelové pece je na obrázku.
Pro zajištění předepsaných technologických procesů tepelného zpracování v provozech s hromadnou výrobou se používají průběžné pece které při větších délkách jsou tunelového typu.
Tunelové pece se používají například: při výrobě elektronických součástek, pro připájení součástek na desky s plošnými spoji. Využívají se v hromadné výrobě při výpalu past pro přípravu vodivých a odporových drah pasivních součástek, při přetavování pájecích past a vytvrzování vodivých lepidel a při řadě dalších technologických operací.
Pece tunelového typu mají ve směru pohybu vsázky více teplotních pásem (zón) se samostatně regulovaným topením. Pro ohřev zón se nejčastěji využívá nepřímého odporového nebo infračerveného ohřevu, případně kombinací obou dvou. Vsázka potom tímto způsobem může procházet pecí s naprogramovatelným teplotním režimem, odpovídajícím požadované technologii tepelného zpracování. Příklad takovéto tunelové pece je na obrázku.
