Projekt: Návrh postupu výroby polotovaru šroubu
Skrýt detaily | Oblíbený- Kvalita:81,9 %
- Typ:Projekt
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika
- Podkategorie:Strojírenství
- Předmět:Technologické procesy
- Autor:agata.kucova
- Ročník:3. ročník
- Rozsah A4:4 strán
- Zobrazeno:1 175 x
- Stažené:0 x
- Velikost:0,1 MB
- Formát a přípona:MS Office Word (.docx)
- Jazyk:český
- ID projektu:6187
- Poslední úprava:13.07.2015

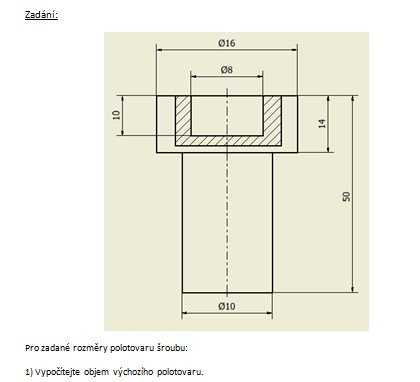

Pro zadané rozměry polotovaru šroubu:
1) Vypočítejte objem výchozího polotovaru.
2) Pro výchozí ∅D_2 (Varianta 2):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření hlavy φ_Hlpo napěchování a dále protlačení
otvoru φ_ot , určete celkové přetvoření a vyneste hodnoty a vyneste je do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti a jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
3) Pro výchozí ∅D_(3 ) (Varianta 3):
- a) Nakreslete a okótujte dílčí operace technologického postupu.

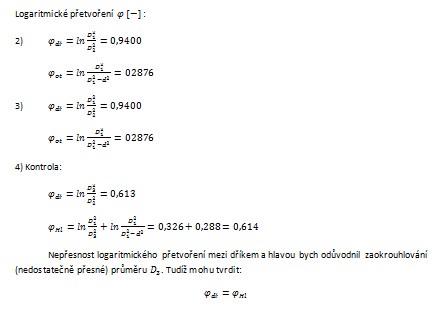

- b) Vypočítejte logaritmické přetvoření dříku φ_dř po protlačení a dále log. přetvoření hlavy
po protlačení otvoru φ_ot , log. přetvoření vyneste do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
1) Vypočítejte objem výchozího polotovaru.
2) Pro výchozí ∅D_2 (Varianta 2):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření hlavy φ_Hlpo napěchování a dále protlačení
otvoru φ_ot , určete celkové přetvoření a vyneste hodnoty a vyneste je do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti a jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
3) Pro výchozí ∅D_(3 ) (Varianta 3):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření dříku φ_dř po protlačení a dále log. přetvoření hlavy
po protlačení otvoru φ_ot , log. přetvoření vyneste do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
