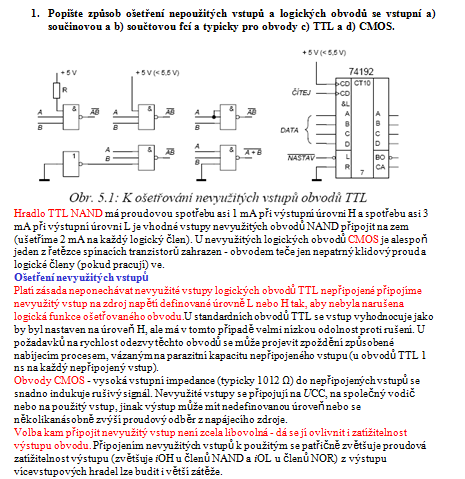

1. Popište způsob ošetření nepoužitých vstupů a logických obvodů se vstupní a) součinovou a b) součtovou fcí a typicky pro obvody c) TTL a d) CMOS.
Hradlo TTL NAND má proudovou spotřebu asi 1 mA při výstupní úrovni H a spotřebu asi 3 mA při výstupní úrovni L je vhodné vstupy nevyužitých obvodů NAND připojit na zem (ušetříme 2 mA na každý logický člen). U nevyužitých logických obvodů CMOS je alespoň jeden z řetězce spínacích tranzistorů zahrazen - obvodem teče jen nepatrný klidový proud a logické členy (pokud pracují) ve.
Ošetření nevyužitých vstupů
Platí zásada neponechávat nevyužité vstupy logických obvodů TTL nepřipojené připojíme nevyužitý vstup na zdroj napětí definované úrovně L nebo H tak, aby nebyla narušena logická funkce ošetřovaného obvodu.U standardních obvodů TTL se vstup vyhodnocuje jako by byl nastaven na úroveň H, ale má v tomto případě velmi nízkou odolnost proti rušení. U požadavků na rychlost odezvy těchto obvodů se může projevit zpoždění způsobené nabíjecím procesem, vázaným na parazitní kapacitu nepřipojeného vstupu (u obvodů TTL 1 ns na každý nepřipojený vstup).
Obvody CMOS - vysoká vstupní impedance (typicky 1012 Ω) do nepřipojených vstupů se snadno indukuje rušivý signál. Nevyužité vstupy se připojují na UCC, na společný vodič nebo na použitý vstup, jinak výstup může mít nedefinovanou úroveň nebo se několikanásobně zvýší proudový odběr z napájecího zdroje.
Hradlo TTL NAND má proudovou spotřebu asi 1 mA při výstupní úrovni H a spotřebu asi 3 mA při výstupní úrovni L je vhodné vstupy nevyužitých obvodů NAND připojit na zem (ušetříme 2 mA na každý logický člen). U nevyužitých logických obvodů CMOS je alespoň jeden z řetězce spínacích tranzistorů zahrazen - obvodem teče jen nepatrný klidový proud a logické členy (pokud pracují) ve.
Ošetření nevyužitých vstupů
Platí zásada neponechávat nevyužité vstupy logických obvodů TTL nepřipojené připojíme nevyužitý vstup na zdroj napětí definované úrovně L nebo H tak, aby nebyla narušena logická funkce ošetřovaného obvodu.U standardních obvodů TTL se vstup vyhodnocuje jako by byl nastaven na úroveň H, ale má v tomto případě velmi nízkou odolnost proti rušení. U požadavků na rychlost odezvy těchto obvodů se může projevit zpoždění způsobené nabíjecím procesem, vázaným na parazitní kapacitu nepřipojeného vstupu (u obvodů TTL 1 ns na každý nepřipojený vstup).
Obvody CMOS - vysoká vstupní impedance (typicky 1012 Ω) do nepřipojených vstupů se snadno indukuje rušivý signál. Nevyužité vstupy se připojují na UCC, na společný vodič nebo na použitý vstup, jinak výstup může mít nedefinovanou úroveň nebo se několikanásobně zvýší proudový odběr z napájecího zdroje.
