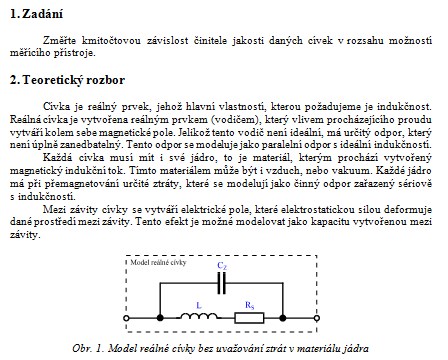

1. Zadání
Změřte kmitočtovou závislost činitele jakosti daných cívek v rozsahu možností měřícího přístroje.
2. Teoretický rozbor
Cívka je reálný prvek, jehož hlavní vlastností, kterou požadujeme je indukčnost. Reálná cívka je vytvořena reálným prvkem (vodičem), který vlivem procházejícího proudu vytváří kolem sebe magnetické pole. Jelikož tento vodič není ideální, má určitý odpor, který není úplně zanedbatelný. Tento odpor se modeluje jako paralelní odpor s ideální indukčností.
Každá cívka musí mít i své jádro, to je materiál, kterým prochází vytvořený magnetický indukční tok. Tímto materiálem může být i vzduch, nebo vakuum. Každé jádro má při přemagnetování určité ztráty, které se modelují jako činný odpor zařazený sériově s indukčností.
Mezi závity cívky se vytváří elektrické pole, které elektrostatickou silou deformuje dané prostředí mezi závity. Tento efekt je možné modelovat jako kapacitu vytvořenou mezi závity.
Změřte kmitočtovou závislost činitele jakosti daných cívek v rozsahu možností měřícího přístroje.
2. Teoretický rozbor
Cívka je reálný prvek, jehož hlavní vlastností, kterou požadujeme je indukčnost. Reálná cívka je vytvořena reálným prvkem (vodičem), který vlivem procházejícího proudu vytváří kolem sebe magnetické pole. Jelikož tento vodič není ideální, má určitý odpor, který není úplně zanedbatelný. Tento odpor se modeluje jako paralelní odpor s ideální indukčností.
Každá cívka musí mít i své jádro, to je materiál, kterým prochází vytvořený magnetický indukční tok. Tímto materiálem může být i vzduch, nebo vakuum. Každé jádro má při přemagnetování určité ztráty, které se modelují jako činný odpor zařazený sériově s indukčností.
Mezi závity cívky se vytváří elektrické pole, které elektrostatickou silou deformuje dané prostředí mezi závity. Tento efekt je možné modelovat jako kapacitu vytvořenou mezi závity.
