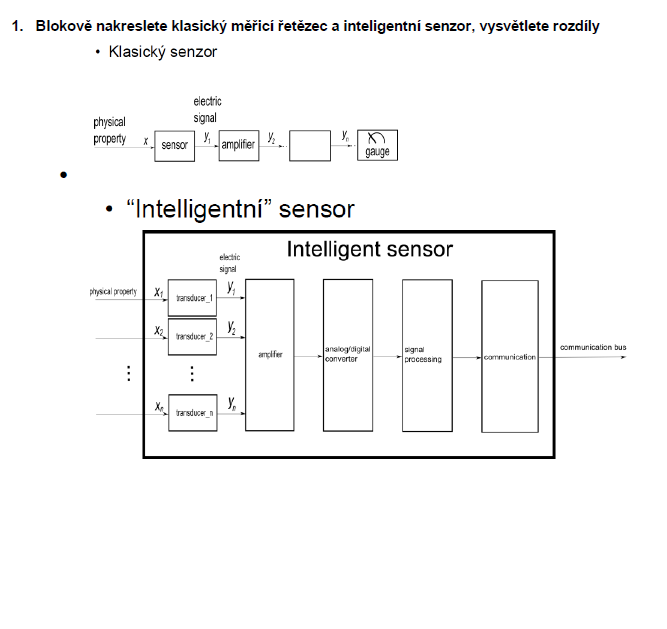

1. Blokově nakreslete klasický měřicí řetězec a inteligentní senzor, vysvětlete rozdíly
• Klasický senzor
klasický měřicí řetězec převede velikost fyzikální veličiny na velikost napětí nebo proudu (výstup analogový) a obvykle se skládá z více fyzických částí (senzor, zesilovač, filtry apod.), inteligentní senzor převádí i více fyzikálních veličin na digitální výstup - integrované řešení
2. Definujte ustálený stav. nakreslete příklad statické a uživatelské charakteristiky (včetně popisu os), použijte např. snimač Pt100.
= Stav, kdy vstup i výstup snímače jsou ustálené.
• Klasický senzor
klasický měřicí řetězec převede velikost fyzikální veličiny na velikost napětí nebo proudu (výstup analogový) a obvykle se skládá z více fyzických částí (senzor, zesilovač, filtry apod.), inteligentní senzor převádí i více fyzikálních veličin na digitální výstup - integrované řešení
2. Definujte ustálený stav. nakreslete příklad statické a uživatelské charakteristiky (včetně popisu os), použijte např. snimač Pt100.
= Stav, kdy vstup i výstup snímače jsou ustálené.
