Projekt: Projektová úloha: Pokrytí území signálem
Skrýt detaily | Oblíbený- Kvalita:87,4 %
- Typ:Projekt
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta elektrotechniky a komunikačních technologií
- Kategorie:Technika
- Podkategorie:Elektrotechnika
- Předmět:Návrh antén a rádiových spojů
- Autor:mira.hejda
- Ročník:1. ročník
- Rozsah A4:13 strán
- Zobrazeno:543 x
- Stažené:0 x
- Velikost:1,3 MB
- Formát a přípona:PDF dokument (.pdf)
- Jazyk:český
- ID projektu:7722
- Poslední úprava:29.03.2016
Text zadání:
1. Vypočtěte úroveň intenzity pole TV vysílače v koncových bodech zadaných tras a na vrcholech překážek ve výšce 10 m nad terénem pomocí deterministického přístupu (P9 [1]). Při řešení nezastíněných tras respektujte vliv odražených vln. V případě řešení zastíněných
tras překážky vhodně aproximujte a vypočtěte jejich přídavný útlum. Podle možnosti srovnejte různé způsoby výpočtu.

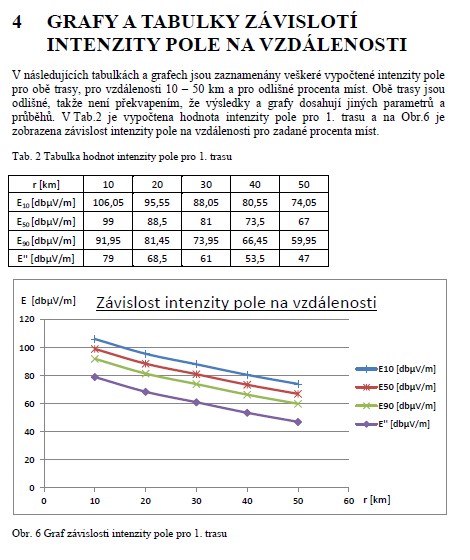

2. Prověřte pokrytí území signálem zadaného TV vysílače. Pro každý směr vypočtěte pomocí empirického přístupu (P9 [1]) a zakreslete grafy závislosti intenzity pole na vzdálenosti (do vzdálenosti 50 km) pro 50%času a pro 50%, 10% a 90% míst. Dále určete vzdálenosti pro dosažení intenzity pole rovné násobkům hodnoty 10 dB a zakreslete křivky konstantní intenzity pole ve sledovaném úhlovém sektoru.
Vysílač: Jihlava ..X = 5454400; Y = 3524700..; f = 570 MHz; h = 60 m; ERP = 100 kW; polarizace: horizontální

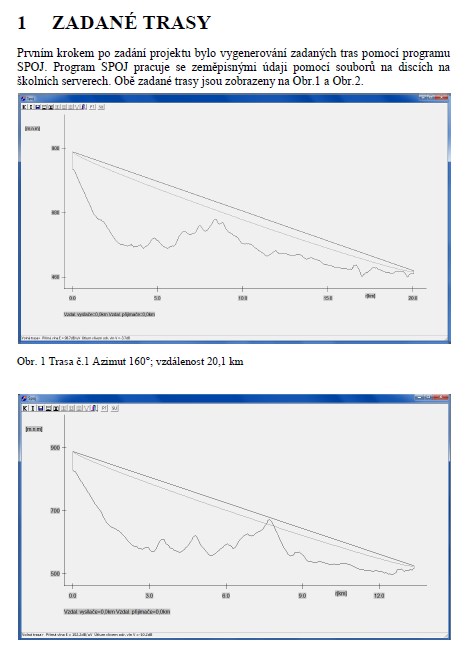

Trasy: 1. azimut: 160°; vzdálenost: 20,1 km
2. azimut: 165°; vzdálenost: 13,4 km
1. Vypočtěte úroveň intenzity pole TV vysílače v koncových bodech zadaných tras a na vrcholech překážek ve výšce 10 m nad terénem pomocí deterministického přístupu (P9 [1]). Při řešení nezastíněných tras respektujte vliv odražených vln. V případě řešení zastíněných
tras překážky vhodně aproximujte a vypočtěte jejich přídavný útlum. Podle možnosti srovnejte různé způsoby výpočtu.
2. Prověřte pokrytí území signálem zadaného TV vysílače. Pro každý směr vypočtěte pomocí empirického přístupu (P9 [1]) a zakreslete grafy závislosti intenzity pole na vzdálenosti (do vzdálenosti 50 km) pro 50%času a pro 50%, 10% a 90% míst. Dále určete vzdálenosti pro dosažení intenzity pole rovné násobkům hodnoty 10 dB a zakreslete křivky konstantní intenzity pole ve sledovaném úhlovém sektoru.
Vysílač: Jihlava ..X = 5454400; Y = 3524700..; f = 570 MHz; h = 60 m; ERP = 100 kW; polarizace: horizontální
Trasy: 1. azimut: 160°; vzdálenost: 20,1 km
2. azimut: 165°; vzdálenost: 13,4 km
