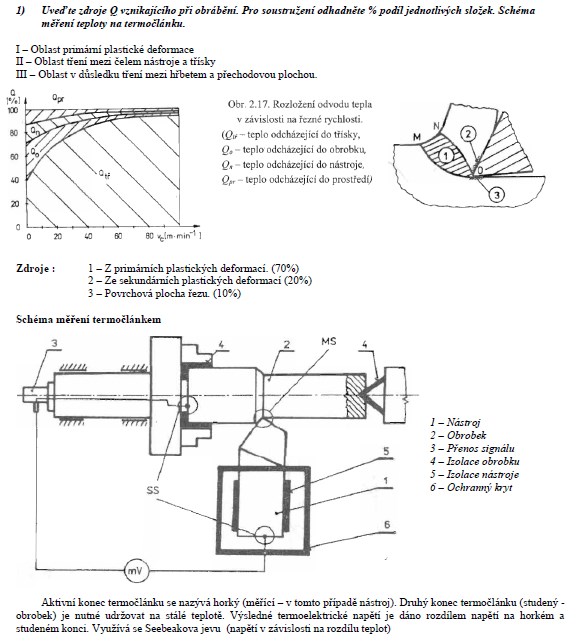

1) Uveďte zdroje Q vznikajícího při obrábění. Pro soustružení odhadněte % podíl jednotlivých složek. Schéma měření teploty na termočlánku.
I - Oblast primární plastické deformace
II - Oblast tření mezi čelem nástroje a třísky
III - Oblast v důsledku tření mezi hřbetem a přechodovou plochou.
Zdroje : 1 - Z primárních plastických deformací. (70%)
2 - Ze sekundárních plastických deformací (20%)
3 - Povrchová plocha řezu. (10%)
Schéma měření termočlánkem
Aktivní konec termočlánku se nazývá horký (měřící - v tomto případě nástroj). Druhý konec termočlánku (studený - obrobek) je nutné udržovat na stálé teplotě. Výsledné termoelektrické napětí je dáno rozdílem napětí na horkém a studeném konci. Využívá se Seebeakova jevu (napětí v závislosti na rozdílu teplot)
I - Oblast primární plastické deformace
II - Oblast tření mezi čelem nástroje a třísky
III - Oblast v důsledku tření mezi hřbetem a přechodovou plochou.
Zdroje : 1 - Z primárních plastických deformací. (70%)
2 - Ze sekundárních plastických deformací (20%)
3 - Povrchová plocha řezu. (10%)
Schéma měření termočlánkem
Aktivní konec termočlánku se nazývá horký (měřící - v tomto případě nástroj). Druhý konec termočlánku (studený - obrobek) je nutné udržovat na stálé teplotě. Výsledné termoelektrické napětí je dáno rozdílem napětí na horkém a studeném konci. Využívá se Seebeakova jevu (napětí v závislosti na rozdílu teplot)
