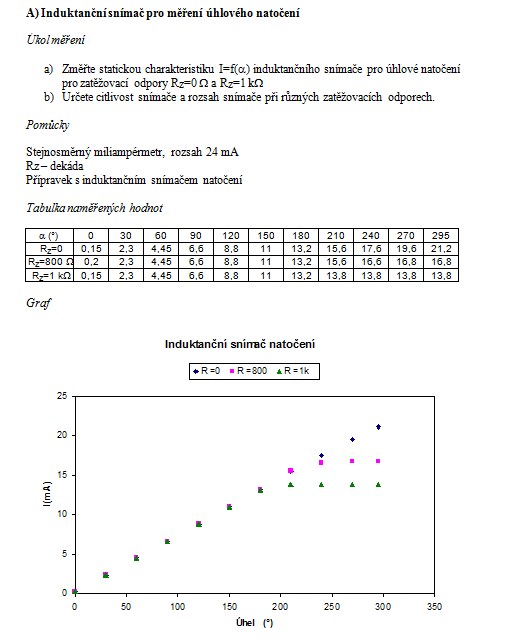

A) Induktanční snímač pro měření úhlového natočení
Úkol měření
a) Změřte statickou charakteristiku I=f() induktančního snímače pro úhlové natočení pro zatěžovací odpory RZ=0 a RZ=1 k
b) Určete citlivost snímače a rozsah snímače při různých zatěžovacích odporech.
Pomůcky
Stejnosměrný miliampérmetr, rozsah 24 mA
Rz - dekáda
Přípravek s induktančním snímačem natočení
Tabulka naměřených hodnot
Úkol měření
a) Změřte statickou charakteristiku I=f() induktančního snímače pro úhlové natočení pro zatěžovací odpory RZ=0 a RZ=1 k
b) Určete citlivost snímače a rozsah snímače při různých zatěžovacích odporech.
Pomůcky
Stejnosměrný miliampérmetr, rozsah 24 mA
Rz - dekáda
Přípravek s induktančním snímačem natočení
Tabulka naměřených hodnot
