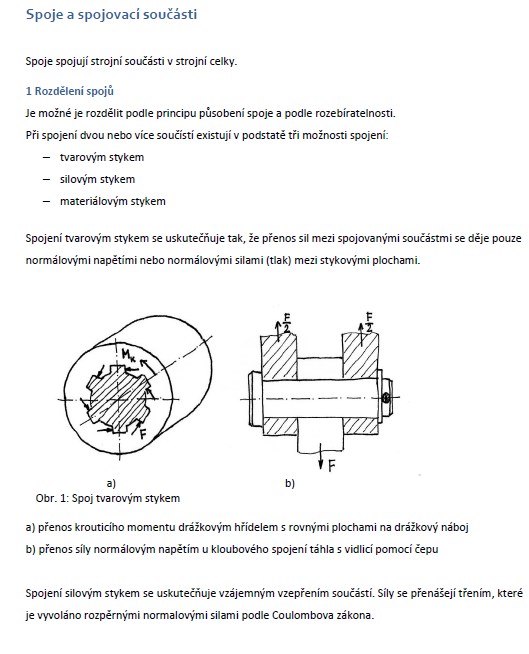

Spoje a spojovací součásti
Spoje spojují strojní součásti v strojní celky.
1 Rozdělení spojů
Je možné je rozdělit podle principu působení spoje a podle rozebíratelnosti.
Při spojení dvou nebo více součístí existují v podstatě tři možnosti spojení:
− tvarovým stykem
− silovým stykem
− materiálovým stykem
Spojení tvarovým stykem se uskutečňuje tak, že přenos sil mezi spojovanými součástmi se děje pouze normálovými napětími nebo normálovými silami (tlak) mezi stykovými plochami.
a) přenos krouticího momentu drážkovým hřídelem s rovnými plochami na drážkový náboj
b) přenos síly normálovým napětím u kloubového spojení táhla s vidlicí pomocí čepu
Spojení silovým stykem se uskutečňuje vzájemným vzepřením součástí. Síly se přenášejí třením, které je vyvoláno rozpěrnými normalovými silami podle Coulombova zákona.
