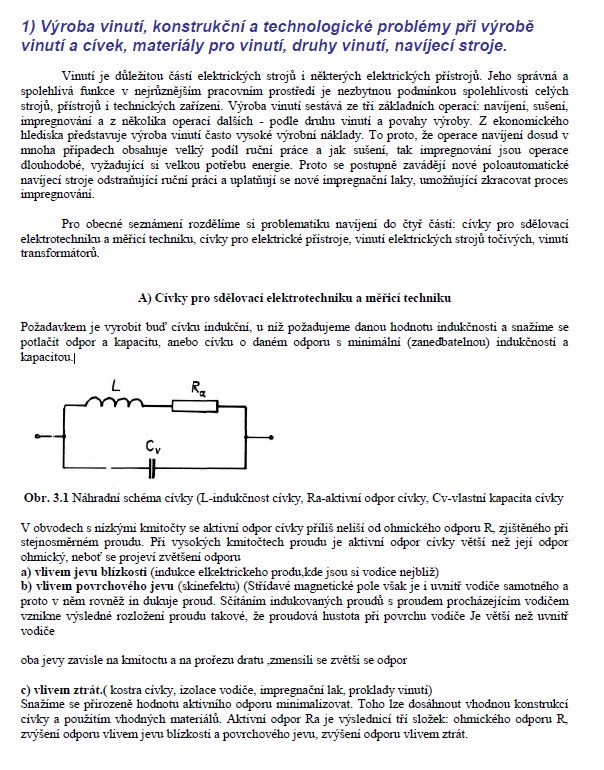

1) Výroba vinutí, konstrukční a technologické problémy při výrobě vinutí a cívek, materiály pro vinutí, druhy vinutí, navíjecí stroje.
Vinutí je důležitou částí elektrických strojů i některých elektrických přístrojů. Jeho správná a spolehlivá funkce v nejrůznějším pracovním prostředí je nezbytnou podmínkou spolehlivosti celých strojů, přístrojů i technických zařízeni. Výroba vinutí sestává ze tři základních operací: navíjení, sušení. impregnování a z několika operací dalších - podle druhu vinutí a povahy výroby. Z ekonomického hlediska představuje výroba vinutí často vysoké výrobní náklady. To proto, že operace navíjení dosud v mnoha případech obsahuje velký podíl ruční práce a jak sušení, tak impregnování jsou operace dlouhodobé, vyžadující si velkou potřebu energie. Proto se postupně zavádějí nové poloautomatické navíjecí stroje odstraňující ruční práci a uplatňují se nové impregnační laky. umožňující zkracovat proces impregnování.
Pro obecné seznámení rozdělíme si problematiku navíjení do čtyř částí: cívky pro sdělovací elektrotechniku a měřicí techniku, cívky pro elektrické přístroje, vinutí elektrických strojů točivých, vinutí transformátorů.
A) Cívky pro sdělovací elektrotechniku a měřicí techniku
Požadavkem je vyrobit buď cívku indukční, u níž požadujeme danou hodnotu indukčnosti a snažíme se potlačit odpor a kapacitu, anebo cívku o daném odporu s minimální (zanedbatelnou) indukčnosti a kapacitou.
Vinutí je důležitou částí elektrických strojů i některých elektrických přístrojů. Jeho správná a spolehlivá funkce v nejrůznějším pracovním prostředí je nezbytnou podmínkou spolehlivosti celých strojů, přístrojů i technických zařízeni. Výroba vinutí sestává ze tři základních operací: navíjení, sušení. impregnování a z několika operací dalších - podle druhu vinutí a povahy výroby. Z ekonomického hlediska představuje výroba vinutí často vysoké výrobní náklady. To proto, že operace navíjení dosud v mnoha případech obsahuje velký podíl ruční práce a jak sušení, tak impregnování jsou operace dlouhodobé, vyžadující si velkou potřebu energie. Proto se postupně zavádějí nové poloautomatické navíjecí stroje odstraňující ruční práci a uplatňují se nové impregnační laky. umožňující zkracovat proces impregnování.
Pro obecné seznámení rozdělíme si problematiku navíjení do čtyř částí: cívky pro sdělovací elektrotechniku a měřicí techniku, cívky pro elektrické přístroje, vinutí elektrických strojů točivých, vinutí transformátorů.
A) Cívky pro sdělovací elektrotechniku a měřicí techniku
Požadavkem je vyrobit buď cívku indukční, u níž požadujeme danou hodnotu indukčnosti a snažíme se potlačit odpor a kapacitu, anebo cívku o daném odporu s minimální (zanedbatelnou) indukčnosti a kapacitou.
